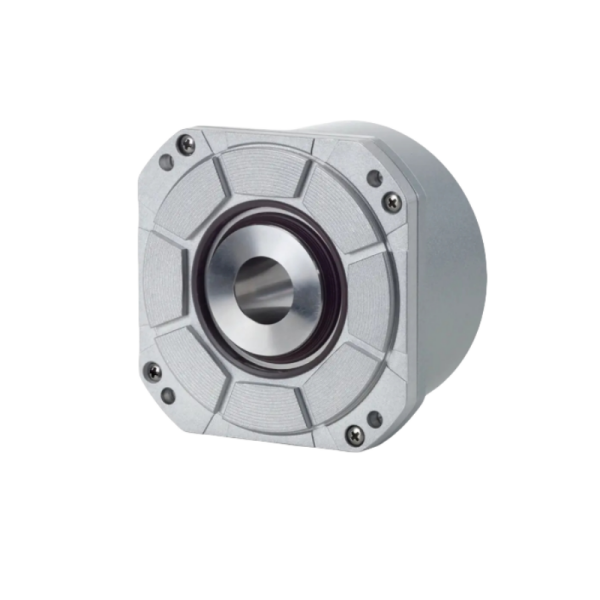

HEIDENHAIN海德漢旋轉編碼器1179145-04深度解析

產品特點

寬松的軸向公差，可達±0.5 mm

錐度軸

超高定位精度，可達±20"

33 554 432位置數/圈

多圈功能，可達4096圈

最高工作溫度：115 °C

支持不同的外部溫度傳感器

接口：EnDat和DRIVE-CLiQ

外殼直徑 ≈ 56 mm

技術參數

編號

1179145-04

可微轉速4096

每轉的位數16777216

數據接口

DQ01

輸出代碼二進制

行數2048

電源供應

10 伏……28.8 伏特

聯接版本

適用于 65 毫米配合直徑的擴環式聯接，帶有凸緣作為扭矩支撐

聯接類型

07B“軸"

用于軸向固定的盲孔軸，直徑 12.7 毫米，深度 21 毫米

軸的類型

67M

防護等級

IP40（EN60529）工作溫度

-30 至 +100 攝氏度電氣連接

插頭連接器，直型，雙排，12 針和 4 針型號，帶有鎖定裝置和側壁（橫向編碼）

應用場景

工業自動化

伺服電機反饋：提供電機轉子角位置和速度反饋，實現高精度位置控制（如機器人關節、CNC數控機床）。

傳送帶監控：測量傳送帶速度，確保生產節拍同步。

機器人技術

關節角度反饋：為工業機器人提供μ級角度反饋，優化運動軌跡規劃（如協作機器人ERM 2280模塊壽命超10萬小時）。

精密機械

數控機床主軸：測量主軸轉速和旋轉工作臺角度（如海德漢編碼器系統精度±10角秒）。

航空航天

衛星天線指向：支持天線長時間穩定跟蹤（如RCN 8000系列角度測量精度±1角秒）。
